Sa mga larangan tulad ng panlabas na kagamitan, automation ng industriya, marine engineering, at mga bagong sasakyang pang-enerhiya, kadalasang tinutukoy ng pagiging maaasahan ng mga de-koryenteng koneksyon ang buhay ng serbisyo ng buong system.Hindi tinatagusan ng tubig na pabilog na konektoray idinisenyo upang malutas ang mga hamon sa koneksyon sa malupit na kapaligiran na kinasasangkutan ng kahalumigmigan, alikabok, at panginginig ng boses. Ang mga ito ay higit pa sa "mga plug" - ang mga ito ay mga komprehensibong solusyon sa engineering na nagsasama ng sealing, locking, at signal transmission.

Bakit Pumili ng Circular?

Sa mga aplikasyong pang-inhinyero, ang mga bentahe ng mga pabilog na konektor ay nagmumula sa natural na katwiran ng kanilang geometric na istraktura.

• Mataas na paggamit ng espasyo: Ang pabilog na cross-section ay nagbibigay-daan para sa maximum na bilang ng mga contact sa loob ng pinakamaliit na footprint, na nagpapagana ng mga high-density na configuration ng pin.

• Simpleng pagpapatupad ng sealing: Ang pabilog na profile, na sinamahan ng mga O-ring o gasket, ay lumilikha ng pare-parehong radial pressure, na tinitiyak ang maaasahang pagganap ng sealing.

• Superior na lakas ng makina: Ang mga pabilog na housing ay namamahagi ng stress nang pantay-pantay, na nag-aalok ng mas mahusay na epekto at vibration resistance kaysa sa mga rectangular connector. Ang mga mekanismo ng pag-lock ng sinulid at bayonet ay nagbibigay ng mas matatag na seguridad sa pagsasama.

Sa kabaligtaran, ang mga karaniwang hindi tinatagusan ng tubig na konektor ay karaniwang angkop lamang para sa mga tuyong panloob na kapaligiran. Kung walang mga sealing structure, ang mga ito ay madaling mabigo dahil sa pagpasok ng tubig o pagkasira ng UV kapag nakalantad sa labas.

Pag-unawa sa Mga Rating ng IP: Ang Unang Hakbang sa Pagpili

Ang "Waterproof" ay isang pangkalahatang konsepto na dapat ma-quantify gamit ang IP (Ingress Protection) rating sa engineering practice. Ayon sa pamantayan ng IEC 60529, ang unang digit pagkatapos ng IP ay kumakatawan sa proteksyon ng alikabok, at ang pangalawang digit ay kumakatawan sa proteksyon ng tubig.

Pangunahing Paalala: Ang IP rating ng isang connector ay karaniwang tumutukoy sa kakayahan nitong protektahan sa kasamang kundisyon. Kung ang kagamitan port ay nakalantad para sa pinalawig na mga panahon, isang proteksiyon cap ay dapat na naka-install; kung hindi, ang proteksyon ay nakompromiso.

Tinutukoy ng Mga Materyales at Istraktura ang haba ng buhay

Higit pa sa mga rating ng IP, direktang nakakaapekto ang pagpili ng materyal sa mahabang buhay ng connector sa mga partikular na kapaligiran.

• Mga Materyal na Pabahay: Para sa pangmatagalang paggamit sa labas, inirerekomenda ang mga thermoplastic na materyales (gaya ng polycarbonate at PBT) – ang mga ito ay magaan, lumalaban sa kaagnasan, at nag-aalok ng UV resistance (UL F1 certified). Ang mga metal housing (aluminum alloy, stainless steel) ay angkop kung saan kinakailangan ang mas mataas na mekanikal na lakas o EMI shielding, na ang stainless steel ang mas gustong pagpipilian para sa marine salt-spray environment.

• Mga Mekanismo ng Pag-lock:

• Threaded Locking: Pinaka-maaasahang, mahusay na vibration resistance, na angkop para sa mabigat na industriya.

• Bayonet/Push-Pull Locking: Pinapagana ang mabilis na pagpasok at pagkuha na may malinaw na naririnig na "click" na feedback, na nakakatipid ng makabuluhang oras sa pag-install, lalo na mainam para sa mga operasyon sa overhead o limitadong espasyo.

• Mga Contact: Upang matiyak ang katatagan ng signal, ang mga contact ay karaniwang gawa sa tansong haluang metal na may gintong plating upang labanan ang oksihenasyon at kaagnasan.

Mga Praktikal na Pagsasaalang-alang sa Pag-install at Pagpapanatili

Sa aktwal na pag-install at pagpapanatili, ang mga sumusunod na punto ay direktang tinutukoy kung ang pagganap ng proteksyon ng konektor ay ganap na natanto:

1. Iwasan ang cable strain: Huwag kailanman hilahin ang cable upang i-mate o i-unmate ang connector. Ang cable strain ay maaaring makapinsala sa rear sealing structure, na nagiging sanhi ng pagkabigo ng IP rating. Siguraduhin na ang sapat na strain relief ay ibinigay para sa cable sa panahon ng pag-install.

2. Hand-tighten lang: Maliban sa mga espesyal na tool port, ang lahat ng pagpapatakbo ng pagla-lock ay dapat gawin sa pamamagitan ng kamay. Ang sobrang paghihigpit gamit ang mga wrenches o tool ay maaaring makapinsala sa mga thread o sa housing.

3. Regular na inspeksyon: Pana-panahong suriin kung ang mga sealing ring ay luma na o basag na, at kung ang mga contact ay corroded o kontaminado. Para sa mga port na hindi ginagamit sa mahabang panahon, i-seal ang mga ito ng mga protective cap.

Mga Pangunahing Tatak at Serye sa Merkado

Depende sa iba't ibang mga kinakailangan sa aplikasyon, ang isang hanay ng mga mature na produkto ng serye ay magagamit na sa merkado:

Amphenol: Sinusuportahan ng X-Lok series nito ang mabilis na push-pull locking, at ang M12 S-Code series ay nakakatugon sa IEC 61076-2-111 standard, na nag-aalok ng IP67/IP68/IP69K na mga marka ng proteksyon, na angkop para sa industriyal na automation at rail transit.

Omron: Ang serye ng XS5 (M12 SmartClick) ay nagtatampok ng makabagong istruktura ng panloob na locking na pumipigil sa pag-jamming ng mga debris, sumusuporta sa 1/8-turn quick locking, at malawakang ginagamit sa mga factory automation scenario gaya ng automotive, pagkain at inumin.

Bulgin: Ang 400 series nito ay nagbibigay ng proteksyon ng IP68/IP69K, na sumasaklaw sa kapangyarihan, data, at mga koneksyon sa RF, na angkop para sa malupit na kapaligiran gaya ng pagpoproseso ng dagat at pagkain.

Souriau - Eaton: Nagtatampok ang serye ng UTS ng plastic housing na may 1/3-turn bayonet locking, na may ilang modelo na nagpapanatili ng rating ng IP68 kahit na sa walang kapareha na kondisyon, at sumusuporta sa magkahalong power at signal configuration.

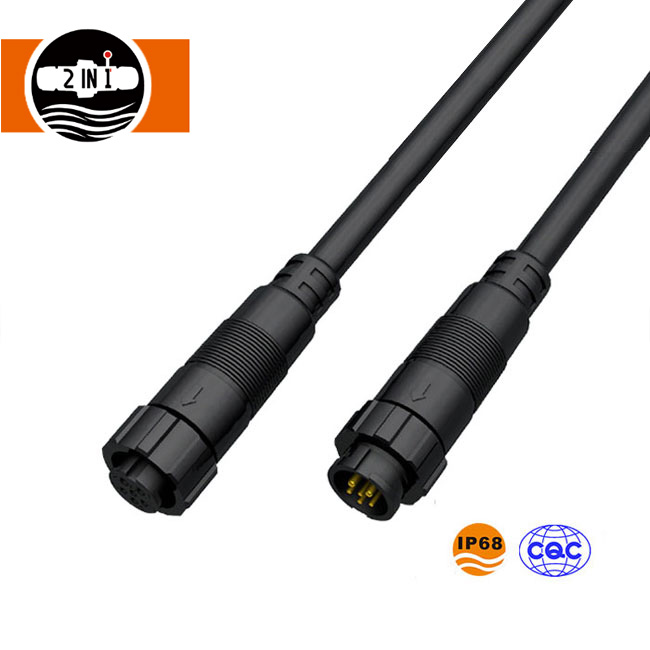

HuaYi-FaDa: Ang serye ng M26 ay nag-aalok ng parehong overmolded at detachable na mga bersyon, na sumusuporta sa IP68 protection grade, na nagtatampok ng flame-retardant, anti-oxidation, at corrosion-resistant properties, na angkop para sa LED lighting, stage equipment, smart grid, solar energy, at automation equipment, na may mga customized na serbisyo na available kasama ang haba ng cable at mga opsyon sa kulay ng pabahay.

Ang lahat ng mga third-party na pangalan ng brand at mga modelo ng produkto na binanggit sa artikulong ito ay pag-aari ng kani-kanilang mga may-ari at ibinibigay para sa mga layuning sanggunian lamang.Teknolohiya ng HuaYi-FaDaay isang independiyenteng tagagawa at walang kaugnayan sa mga nabanggit na tatak maliban kung hayagang nakasaad.
