Ano ang iba't ibang rating ng waterproof para sa mga konektor? Ano ang mga kaukulang kinakailangan sa waterproof?

Sa mga industriya tulad ng pang-industriya, automotive, consumer electronics, at panlabas na kagamitan,hindi tinatagusan ng tubig na mga konektoray mga pangunahing bahagi na nagsisiguro ng matatag na operasyon ng mga kagamitan sa mahalumigmig, maalikabok, o mga kapaligiran sa ilalim ng tubig.

Ang mga pamantayan sa rating ng hindi tinatablan ng tubig para sa mga connector ay pangunahing nakabatay sa pamantayang IEC 60529 IP (Ingress Protection) na itinatag ng International Electrotechnical Commission (IEC) at ang mga pamantayan sa rating ng IP sa ISO 20653. Ang mga domestic na pamantayan ng China ay tumutukoy sa pamantayang itinatag ng QC/T 413.

Ang iba't ibang pamantayan ay sumasalamin sa iba't ibang mga kinakailangan at katangian ng aplikasyon, at ang bawat pamantayan ay patuloy na ina-update at pinagbubuti habang umuunlad ang mga aplikasyon.

Ang mga karaniwang pamantayan ng IP ay ipinaliwanag sa ibaba:

Kahulugan ng IP Protection Rating

Unang Numero (Dustproof Rating): Mga saklaw mula 0 hanggang 6, na nagpapahiwatig ng kakayahang magprotekta laban sa pagpasok ng mga solidong dayuhang bagay. Kung mas mataas ang numero, mas malakas ang proteksyon. Halimbawa, ang rating 0 ay hindi nagbibigay ng proteksyon, habang ang rating 6 ay ganap na pumipigil sa pagpasok ng alikabok.

Pangalawang Numero (Waterproof Rating): Mga saklaw mula 0 hanggang 8, na nagpapahiwatig ng kakayahang protektahan laban sa pagpasok ng likidong tubig. Kung mas mataas ang numero, mas mahusay ang pagganap ng hindi tinatagusan ng tubig.

Dustproof Rating (Unang Digit)

Ang mga rating ng dustproof ay mula 0 hanggang 6, na kumakatawan sa kakayahan ng kagamitan na protektahan laban sa alikabok:

IP0X: Walang proteksyon, ganap na walang dustproof na kakayahan.

IP1X: Pinoprotektahan laban sa pagpasok ng mga solidong bagay na mas malaki sa 50mm ang lapad.

IP2X: Pinoprotektahan laban sa pagpasok ng mga solidong bagay na mas malaki sa 12.5mm ang diameter.

IP3X: Pinoprotektahan laban sa pagpasok ng mga solidong bagay na mas malaki sa 2.5mm ang diameter.

IP4X: Pinoprotektahan laban sa pagpasok ng mga solidong bagay na mas malaki sa 1mm ang lapad.

IP5X: Pinoprotektahan laban sa pagpasok ng alikabok, ngunit hindi ganap; ang isang maliit na halaga ng alikabok ay maaaring tiisin sa loob ng kagamitan.

 IP6X: Ganap na nagpoprotekta laban sa pagpasok ng alikabok; ang loob ng kagamitan ay walang alikabok.

Tukoy na Waterproof Rating (Ikalawang Digit) at Mga Kinakailangan

• IPX1: Walang epekto mula sa patayong pagtulo ng tubig; maaaring ilagay sa isang protektadong lokasyon sa panahon ng mahinang pag-ulan.

• IPX2: Hindi naaapektuhan ng pagtulo ng tubig sa 15° tilt, bahagyang mas mahigpit kaysa sa IPX1, na angkop para sa mga kagamitang nakalagay sa isang anggulo.

• IPX3: Lumalaban sa spray ng tubig mula sa mga anggulo hanggang 60°.

• IPX4: Lumalaban sa tilamsik ng tubig mula sa lahat ng direksyon.

• IPX5: Lumalaban sa jet spray, lumalaban sa malakas na jet spray mula sa lahat ng direksyon.

• IPX6: Lumalaban sa malakas na jet spray, lumalaban sa malakas na daloy ng tubig mula sa lahat ng direksyon.

• IPX7: Lumalaban sa paglulubog, maaaring ilubog sa tubig sa isang tiyak na lalim at para sa isang tiyak na tagal ng panahon, tulad ng sa loob ng 1 metro at hindi hihigit sa 30 minuto.

• IPX8: Lumalaban sa tuluy-tuloy na paglulubog, maaaring patuloy na ilubog sa tubig sa isang tiyak na lalim at para sa isang tiyak na tagal ng panahon, tulad ng mga konektor na ginagamit sa mga kagamitan sa pagsaliksik sa malalim na dagat.

Mayroong espesyal na tinukoy na rating: IPX9K.

Dati, ang IPX4K, IPX6K, at IPX9K ay eksklusibo sa industriya ng automotive, ngunit kalaunan ay lumawak ang kanilang aplikasyon sa ibang mga industriya.

Sa ISO 16750, DIN 40050, at ISO 20653 series, ang IPX9K ang pinaka mahigpit na rating ng waterproof. Kabilang dito ang IPX9K test sa domestic automotive industry standard na QC/T417.1-2001, "Mga Paraan ng Pagsubok at Pangkalahatang Mga Kinakailangan sa Pagganap para sa Automotive Wiring Harness Connectors."

Sa mga kasunod na pag-update sa mga pamantayan at pagdaragdag ng mga bagong lugar ng aplikasyon, ang mga larangan ng aplikasyon ng IPX9K ay patuloy na lumalawak.

• IPX9K: Ang pinakamataas na rating na hindi tinatablan ng tubig, na kayang linisin sa ilalim ng mataas na temperatura at mga kondisyon ng mataas na presyon, na angkop para sa mga kagamitan sa pagpoproseso ng pagkain, makinarya ng agrikultura, mga washer na may mataas na presyon, at iba pang kagamitan.

Rekomendasyon sa Lakas ng Brand: Bakit Pumili ng Teknolohiya ng HuaYi-FaDa

Teknolohiya ng HuaYi-FaDaay isang propesyonal na domestic enterprise na nag-specialize sa R&D, produksyon, at pagbebenta ng mga waterproof connectors, na nagtataglay ng mga taon ng karanasan sa pagmamanupaktura, isang kumpletong sistema ng produksyon, at mga proseso ng kontrol sa kalidad ng husto.

Nakatuon kami sa disenyo at pagmamanupaktura nghindi tinatagusan ng tubig na koneksyonmga solusyon, na may mga produktong sumasaklaw sa maraming serye kabilang ang mga signal connector, power connector, at network connector, na malawakang ginagamit sa industriyal na automation, panlabas na ilaw, bagong enerhiya, kagamitan sa komunikasyon, kagamitan sa entablado, at mga sistema ng pagsubaybay. Ang aming Mga Pangunahing Kalamangan:

Propesyonal na Lakas ng Pabrika: Mayroon kaming sariling paggawa ng amag, injection molding, wire manufacturing, at assembly workshop, na nagbibigay ng one-stop na serbisyo mula sa disenyo hanggang sa paghahatid, na tinitiyak ang matatag at nakokontrol na kalidad at oras ng paghahatid.

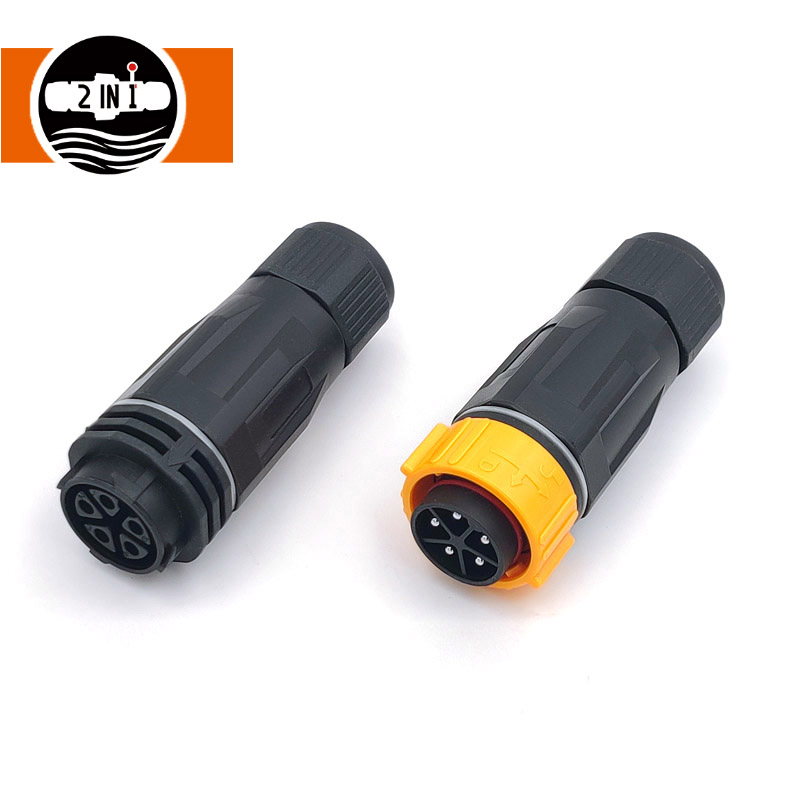

Full Range of Waterproof Products: Nag-aalok kami ng M8 miniature connectors, 40A high-current power connectors, RJ45 waterproof network connectors, screw-locking waterproof connectors, atbp., na nakakatugon sa mga pangangailangan ng koneksyon ng iba't ibang device.

Matatag at Maaasahang Pagganap ng Produkto: Paggamit ng mga high-specification na engineering plastic, copper alloy na contact, at silicone sealing structure, ang aming mga produkto ay nakakamit ng IP67/IP68 na rating ng proteksyon, na nagbibigay-daan para sa pangmatagalang paggamit sa mahalumigmig, maalikabok, at mataas/mababang temperatura na kapaligiran.

Mga Comprehensive Certification at Quality Control: Ang aming mga produkto ay CE, RoHS, at iba pang mga certification. Ang bawat produkto ay sumasailalim sa maraming pag-ikot ng pagsubok bago umalis sa pabrika upang matiyak ang matatag na koneksyon at ligtas na paggamit.

Flexible na Pag-customize at Mabilis na Serbisyo: Sinusuportahan namin ang mga kinakailangan sa pag-customize para sa haba ng wire, mga konektor, bilang ng mga core, at mga paraan ng pag-install. Nagbibigay kami ng sample na pagsubok, teknikal na suporta, mabilis na paghahatid, at serbisyo pagkatapos ng benta.
